Rw en Rw,p

Geluid laat zich niet zomaar tegen houden, daarom is alléén het toepassen van een geluidwerende deur met een bepaalde geluidswaarde niet voldoende. Het kleinste geluidslek heeft grote gevolgen. Deur, kozijn en wand moeten nauwkeurig op elkaar aansluiten.

Geluidsisolatie kunnen we in diverse waarden uitdrukken. Berkvens communiceert de waarden op een eenduidige manier naar de markt:

Rw-waarde: de in het laboratorium gemeten geluidsisolatie van het deurblad in gekitte situatie. Hiermee kunnen de prestaties van deurbladen onderling vergeleken worden.
Rw,p-waarde: de in het laboratorium gemeten geluidsisolatie van de functionele deurset in gemonteerde situatie in een laboratorium. Hiermee kunnen de prestaties van deursets (kozijn/afdichting/deurblad) vergeleken worden.

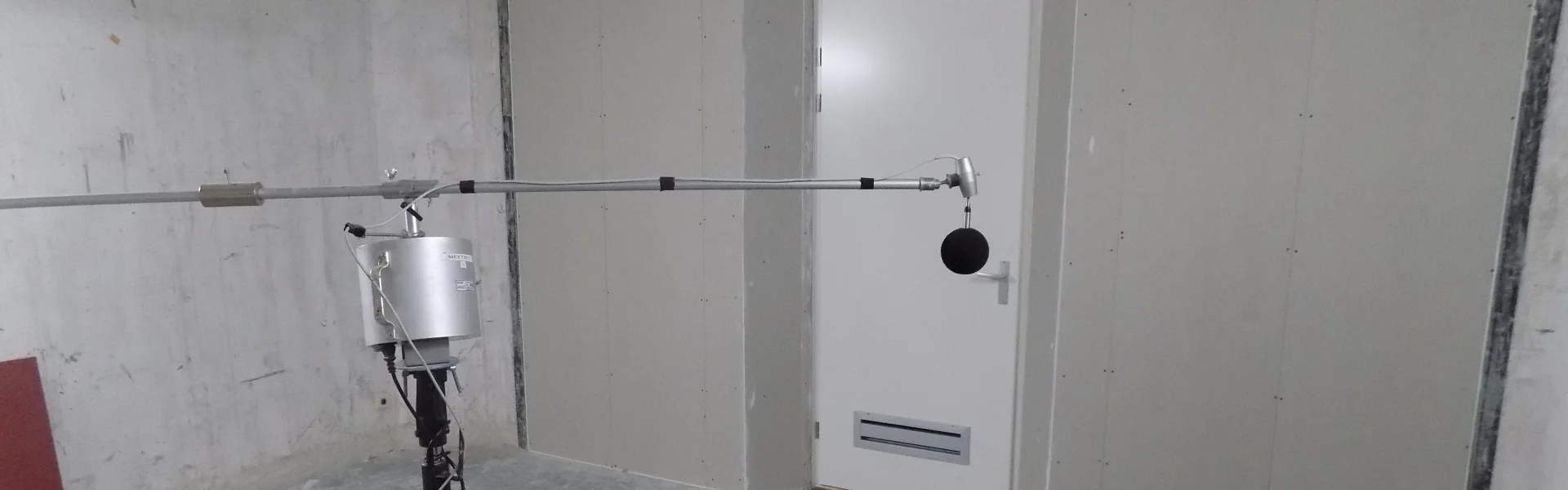

Het schema 'Geluidwerende deursets' geeft een totaal overzicht van functionele geluidsisolatiewaardes (Rw,p- waarde) van de diverse deursets die Berkvens kan bieden, met de daarbij behorende specificaties en kenmerken. De Rw,p waardes zijn volgens Europese norm ISO 10140-2 in een laboratorium gemeten. Alle effecten van het deurblad in combinatie met het kozijn en de toegepaste kierdichtingen en valdorpels zijn hierin meegenomen. De oplossingen die Berkvens biedt, zijn in samenwerking met gespecialiseerde laboratoria en geluidsadvies- instituten ontwikkeld en getest. De bijbehorende geluidrapporten zijn direct uit dit schema te downloaden.

Een handig hulpmiddel!

Download hier de Geluiddeurkozijnwijzer

Volledige Rw,p matrix beschikbaar

Bekijk het gehele schema via de link hieronder:

Download Rw,p matrix

Vragen over geluid m.b.t. Rw en Rw,p?

Neem dan contact op met onze Product Manager, Dennis van Haandel:

dvanhaandel@berkvens.nl

Geluidwerende deursets zonder glasopening:

Voor mogelijkheden m.b.t. glasopeningen en andere opties verzoeken wij u contact op te nemen met Berkvens.

FUNCTIONELE WAARDE ELEMENT: Rw,p*	DEURTYPE	DEURVULLING	KOZIJN	DOWNLOAD RAPPORT
Rw,p 21 dB	Verdi standaard Verdi Line standaard Berkoline standaard	Stabitec	Verdi: stomp+opdek Verdi Wood	BS A 3713-5-NO
Rw,p 22 dB	Berklon standaard Bergron standaard	Honingraat	Berdo: stomp+opdek Avento: stomp Berlegno: stomp Berdu: stomp	BS A 3200-30-NO
Rw,p 23 dB	Berkopal 30+ Berklon optie Berkoline optie Bergron optie	Perliet	Berdo: stomp+opdek Avento: stomp Berlegno: stomp Berdu: stomp	BS A 3200-21-NO
Rw,p 24 dB	Berkopal 60+	Minerale vezel	Avento: stomp Berdu: stomp	BS A 3200-48-NO
Rw,p 27 dB	Berkopal FSC Berklon optie Berkoline optie Bergron optie Verdi optie	Volspaan N1	Berdo: stomp+opdek Avento: stomp Berlegno: stomp Berdu: stomp Verdi: stomp+opdek Verdi Wood: stomp	BS A 3200-29-NO
Rw,p 27 dB	Berkolux standaard Berklon optie Berkoline optie Bergron optie Verdi optie Verdi Lux standaard Verdi Line optie	Houtvezelplaat	Berdo: stomp+opdek Avento: stomp Berlegno: stomp Berdu: stomp Verdi: stomp+opdek Verdi Wood: stomp	BS A 3713-6-NO
Rw,p 27 dB	Berkopal standaard Berklon optie Berkoline optie Bergron optie Verdi optie Verdi Line optie	Tubulaire	Berdo: stomp+opdek Avento: stomp Berlegno: stomp Berdu: stomp Verdi: stomp+opdek Verdi Wood: stomp	BS A 3200-22-NO
Rw,p 27 dB	Berklon optie Berkoline optie Verdi optie Verdi Line optie	Akoestische vulling	Berdo: stomp+opdek Avento: stomp Berlegno: stomp Verdi: stomp+opdek Verdi Wood: stomp	BS A 3713-6-NO
Rw,p 33 dB	Berkopal 36 dB	2-Laags spaan	Avento: stomp** Berdu: stomp	BS A 3200-24-NO
Rw,p 35 dB	Berkopal 30+ 38 dB Berkopal WTD 40 mm	Kurk 2-laags spaan	Avento: stomp** Berdu: stomp	BS A 3713-7-NO
Rw,p 36 dB	Berkopal 38 dB Berklon 38 dB Berkoline 38 dB Bergron 38 dB Verdi 38 dB Verdi Line 38 dB	3-Laags spaan	Berdo: stomp+opdek Avento: stomp Berlegno: stomp Berdu: stomp Verdi: stomp+opdek Verdi Wood: stomp	BS A 3200-23-NO
Rw,p 38 dB	Berkopal 30+ 43 dB Berkopal 30+ WTD 54 mm	Kurk 3-laags spaan	Avento: stomp** Berdu: stomp	BS A 3940-3-NO
Rw,p 39 dB	Berkopal 44 dB Berklon 44 dB Berkoline 44 dB Bergron 44 dB	Akoestische 2-laags	Avento: stomp** Berdu: stomp	BS A 3200-25-NO
Rw,p 39 dB	Berkopal 60+ 41 dB Berkopal 60+ WTD	Brand en akoestische 8-laags	Avento: stomp** Berdu: stomp	BS A 4304-4-NO
Rw,p 40 dB	Berkopal WTD 54 mm verjongd	Kurk 3-laags spaan	Avento: stomp** Berdu: stomp	BS A 3200-19-NO
Rw,p 42 dB	Berkopal 68 mm 43 dB Berkopal 68 mm 30+ 43 dB	Akoestische 5-laags	Berdu: stomp	BS A 3200-49-NO
Rw,p 44 dB	Berkopal 80 mm 46 dB Berkopal 80 mm 30+ 46 dB	Akoestische 8-laags	Berdu: stomp	BS A 3200-50-NO
Rw,p 45 dB	Berkopal 80 mm 60+ 47 dB	Akoestische 7-laags	Berdu: stomp	BS A 3200-51-NO

* Rw,p waarde bij andere ruimte onder de deur, zie rapport geluidmeting.
** vanwege het deurgewicht is een 4e paumelle/scharnier en/of extra kozijn fixatie noodzakelijk.
*** verjonging van 54 mm naar 40 mm toegestaan.

GND categorieën voor geluidwerende deursets

Om de toepasbaarheid te vereenvoudigen heeft GND geluidscategorieën gedefinieerd. Hiermee kan een advies gegeven worden in welke toepassingen een bepaalde deurset wordt gevraagd.

Geluidscategorie	Rw,p (dB)
0	Geen eis
1	32 dB
2	37 dB
3	42 dB
4	47 dB
